BAKKAMERA
Funktionsprincip

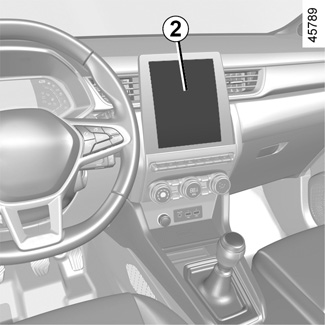

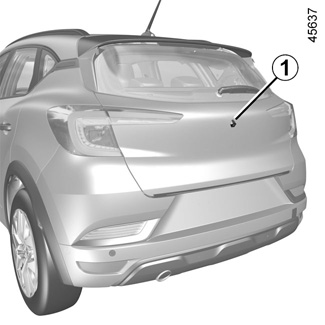

Når du vælger bakgear, viser kameraet 1 på bagklappen et billede af området bag køretøjet på multimedieskærmen 2 sammen med to styrelinjer 3 og 4 (fast og bevægelig).
Dette system anvender styrelinjer til funktionen (bevægelig til banen og fast til afstanden).
Når den røde zone nås, kan du ved hjælp af visningen af kofangeren parkere helt nøjagtigt.
Fast profil 3
Den faste profil består af farveangivelserne A, B og C, der viser afstanden bag køretøjet:
- A (rød) ca. 30 centimeter fra køretøjet.
- B (gul) ca. 70 centimeter fra køretøjet.
- C (grøn) ca. 150 centimeter fra køretøjet.
Denne profil forbliver fast, og angiver bilens retningsstabilitet, hvis hjulene er på linje med bilen.
Mobil profil 4
Den er vist med blåt på multimedieskærmen 2.
Den viser bilens retningsstabilitet iht. rattets position.
Særlig funktion
Kontrollér, at kameraet ikke er tildækket (vejsnavs, mudder, sne, kondens e.l.).
Aktivering, deaktivering af bakkameraet
Se multimedievejledningen for at aktivere eller deaktivere funktionen på multimedieskærmen 2.
Aktivér eller deaktivér bakkameraet, og godkend dit valg.
Du kan også indstille parametrene for kamerabilledet (lysstyrke, kontrast...).
Funktionsfejl
Hvis systemet registrerer en funktionsfejl, vises der midlertidigt en sort skærm på multimedieskærmen 2, når der skiftes til bakgear.
Dette kan skyldes, at en fejl påvirker kameraet eller skærmen (klarhed, fast billede, forsinket kommunikation osv.).
Hvis den midlertidige visning af den sorte skærm forbliver sådan, skal du kontakte et autoriseret værksted.
Denne funktion er en ekstra hjælp.
Den kan således i intet tilfælde erstatte den årvågenhed eller det ansvar, som vognens fører bør udvise.
Føreren bør altid være klar til pludseligt opstående situationer, som kan forekomme under kørslen: Hold derfor vågent øje med børn, dyr, barnevogne, cykler, sten, stolper m.v., som befinder sig i vognens blinde vinkel.
Skærmen viser et spejlvendt billede som i et bakspejl.
Profilerne er en repræsentation, der er projiceret på en plan overflade. Disse oplysninger skal ikke tages i betragtning, når de overlapper en lodret genstand eller en genstand på jorden.
Genstandene, der vises på instrumentbrættet, kan være deformeret.
Ved for kraftig belysning (sne, bilen i solen osv.) kan kameraets udsyn blive forstyrret.
Hvis bagagerummet er åbent eller ikke er lukket helt, vises beskeden ”Bagagerum åbent”, og kameravisningen forsvinder.
Forskel mellem den anslåede afstand og den faktiske afstand
Baglænskørsel op af en stejl skråning
De faste retningslinjer 3 viser afstandene som tættere på, end de rent faktisk er.
Genstandene på skærmen er rent faktisk længere væk på skråningen.
Hvis skærmen f.eks. viser en genstand ved D, er den faktiske afstand til genstanden ved E.
Baglænskørsel ned af en stejl skråning
De faste retningslinjer 3 viser afstandene som længere væk, end de rent faktisk er.
Derfor er genstandene vist på skærmen faktisk tættere på skråningen.
Hvis skærmen f.eks. viser en genstand ved G, er den faktiske afstand til genstanden ved F.
Baglænskørsel mod en fremspringende genstand
Position H virker længere væk end position J på skærmen.
Men position H er ved den samme afstand som position K.
Kørselsretningen, som er angivet af de faste og de bevægelige retningslinjer, tager ikke højde for genstandens højde.
Så der er risiko for, at køretøjet kan kollidere med genstanden, når der bakkes mod positionen K.
