Reagensbeholder
Reagensbeholder
Påfyldning af tanken med reagens
Overhold de lokale love i det land, hvor du befinder dig.
Bemærk, at misligholdelse af gældende bestemmelser kan føre til retlige skridt over
for køretøjets ejer.
Funktionsprincip
Reagenset er beregnet til dieselmotorer udstyret med SCR-systemet (selektiv katalytisk nedsættelse).
Reducer mængden af nitrogenoxider i udstødningsgasser ved hjælp af reagensen.
Det reelle reagensforbrug afhænger af betingelserne for brug af køretøjet, det monterede
udstyr og førerens kørestil.
Reagenskvalitet
Brug kun reagenser, der overholder standarden ISO 22241 og stemmer overens med mærket på beholderen på dækslet til brændstoftanken.
Efterfyldning
Brændstoftankens kapacitet: ca. 22 liter.

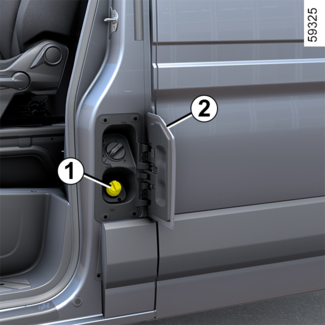

Med tændingen slået fra åbnes fordøren i førersiden for at åbne lågen 2. Løsn hætten 1.
Bemærk: Ammoniumhydroxiddampe kan sive ud fra dækselåbningen, når temperaturen i beholderen
er høj.
Rådet
Fyld køretøjets tank vandret. Det anbefales at fylde op.
Rådet
ADVARSEL
Hvis meddelelsen "XXX km lockout påfyld AdBlue" vises, skal reagensbeholderen fyldes op ifølge påfyldningsvejledningen.
Risiko for immobilisering af køretøjet.
ADVARSEL
Tankdækslet er af en særlig type.
I tilfælde af udskiftning skal anvendes et dæksel af samme type som det originalt
monterede. Hvis vognen ikke skal anvendes i længere tid, bør batteriet tages ud, eller
oplades regelmæssigt, især i kolde perioder. Vask ikke området omkring brændstofpåfyldningen
med højtryksspuling.
Forholdsregler ved anvendelse
Tanken kan fyldes ved pumpen. I andre tilfælde er det vigtigt at læse de oplysninger,
der vises på reagensbeholderen (f.eks. dåsen eller flasken).
Ved påfyldning skal reagenset håndteres forsigtigt, da det kan beskadige tøj, sko, karrosseri osv.
Hvis reagenset flyder over eller kommer i kontakt med lakken, skal du hurtigt rengøre
området med masser af koldt vand og en blød klud.
Bemærk: Hvis reagensvæsken krystalliserer, skal du bruge en blød svamp.
ADVARSEL
Reagenset må ikke komme i kontakt med øjne eller hud. Sker dette, skal der omgående
skylles med rigeligt vand. Kontakt om nødvendigt en læge.
I ekstremt koldt vejr
Ved frostvejr skal reagensbeholderen genopfyldes, så snart kontrollampen
og meddelelsen PÅFYLD ADBLUE FØR 1.500 km eller, afhængigt af køretøjet, meddelelsen
"Påfyld Adblue inden 1200 km" vises på instrumentbrættet.
og meddelelsen PÅFYLD ADBLUE FØR 1.500 km eller, afhængigt af køretøjet, meddelelsen
"Påfyld Adblue inden 1200 km" vises på instrumentbrættet.
Særlige tilfælde
Reagens fryser ved en temperatur på ca. -10°C.
Hvis det er nødvendigt at påfylde eller fylde reagenset ( på):
på):- parker køretøjet i et varmere område (temperatur over ca. -10 °C)
- forsøg ikke at fylde på, mens væsken er frosset;
- vent på, at reagenset vender tilbage til sin flydende tilstand (ca. otte timer);
- fyld op eller fyld med reagens.
Bemærk: Hvis det ikke er muligt at anvende proceduren, skal du få et autoriseret værksted
til at påfylde eller genopfylde reagenset.
Når køretøjet kører i temperaturer under ca. -20 °C, vises kontrollamperne
og på instrumentbrættet sammen med meddelelsen "Tjek indsprøjtning". Det er ikke nødvendigvis en fejl, men relateret til frysning af væsken.
og på instrumentbrættet sammen med meddelelsen "Tjek indsprøjtning". Det er ikke nødvendigvis en fejl, men relateret til frysning af væsken.
Under disse forhold skal du følge instruktionerne nævnt ovenfor. Påfyld ikke væsken,
og genstart køretøjet, når reagenset er vendt tilbage til flydende tilstand.
Hvis kontrollamperne og meddelelsen fortsat vises, er der en anden årsag. Kontakt
hurtigst muligt et autoriseret værksted.
Rådet
Efter påfyldning af reagens skal du kontrollere, at beholderdækslet og låget er lukket.
Start motoren, og VENT 10 sekunder, mens køretøjet holder stille, og motoren kører, inden du kører videre.
Hvis dette ikke følges, vil påfyldningen af tanken ikke blive automatisk registreret,
før efter mindst flere minutters kørsel.
Meddelelsen "Påfyld AdBlue" og/eller advarselslamperne vises fortsat, indtil påfyldningen
er blevet registreret af systemet.
ADVARSEL
Der må ikke udføres nogen former for arbejde på systemet. For at undgå beskadigelse
er det kun uddannet personale fra vores netværk, der må udføre arbejde på systemet.
Advarsel med meddelelse vist på instrumentbrættet

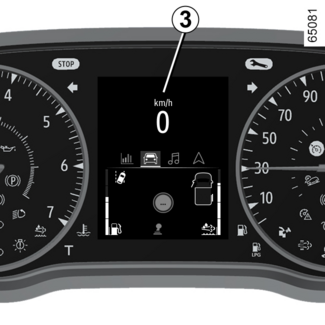

Afhængigt af køretøjet vises kontrollys og meddelelserne på instrumentbrættet 3 i henhold til det estimerede omfang af det resterende reagens.
Afhængigt af hvordan køretøjet køres, kan de blive vist, før reagensmåleren på instrumentbrættet er ved minimumDISPLAY OG MÅLEINSTRUMENTER.
Service/rækkevidde
Oplysningerne på instrumentbrættet kan være ledsaget af et lydsignal.
Kontrollamper | Display viser | Hvad skal du gøre? |
- | "Adblue Niveau korrekt" (afhængigt af køretøjet)
| - |
- | « Påfyld Adblue inden 2400 km »
| Hvis meddelelsen vises med tændingen slået til, har du under 2.400 kilometers kørsel tilbage.
Genopfyld, eller få en godkendt forhandler til at genopfylde reagens i tanken.
|
| tændes.
| "Fyld AdBlue før 1.500 km" eller, afhængigt af køretøjet, "Påfyld Adblue inden 1200 km"
| Hvis meddelelsen vises, når tændingen slås til, en kørestrækning på mellem 1.500 km og 1.000 km resterer, eller, afhængigt af køretøjet, mellem 1.200 km og 800
km. Genopfyld, eller få en godkendt forhandler til at genopfylde reagens i tanken.
|
| tændes.
| "XXX km lockout fyld AdBlue" | Meddelelsen vises, når tændingen slås til, og den gentages:
Uanset skal du påfylde reagens eller bede en autoriseret forhandler om at gøre det hurtigst muligt.
|
| blinker eller lyser, afhængigt af køretøjet.
| "0 km lockout fyld AdBlue" | Motoren nægter at starte. For at genstarte skal du selv påfylde reagensbeholderen. |
Systemfejl
Når de beskrevne kontrollamper lyser, kan dette blive ledsaget af et lydsignal.
Kontrollamper | Meddelelse | Fortolkninger |
| og lyser.
| « Tjek antifor- ureningssystem »
« AdBlue kvalitet Kontrolleres »
« AdBlue insprt. Kontrolleres »
| Angiver en systemfejl. Kontakt hurtigst muligt et autoriseret værksted. |
| og lyser.
| "XXX km spærring af emissionskontrol." | Dette indikerer en systemfejl, og at der resterer en kørestrækning på mindre end 1.000 km eller, afhængigt af køretøjet, mindre end 800 km, indtil det ikke
længere er muligt at genstarte køretøjet. Disse advarsler gentages:
Kontakt hurtigst muligt et autoriseret værksted. |
| og lyser.
| "0 km lockout til begrænsning af forurening." | Angiver, at når tændingen slås fra, kan bilen ikke starte igen. Kontakt et autoriseret værksted.
|
Advarsel uden meddelelse på instrumentbrættet
Afhængig af køretøjet vises kontrollampen i overensstemmelse med reagensniveauet,
der angives af måleren 4 på instrumentbrættet.
Service/rækkevidde
Målerstand | Advarsler | Hvad skal du gøre? |
Rækkevidde A | - | - |
Område B | tændes.
| Du eller en autoriseret forhandler skal påfylde eller efterfylde reagensbeholderen. |
Område C | blinker i nogle få sekunder, når advarslen starter, og hver gang tændingen slås til,
og den forbliver derefter tændt.
| |
Rækkevidde D | blinker i nogle få sekunder, når advarslen starter, og hver gang tændingen slås til,
og den forbliver derefter tændt. Det ledsages af lydsignaler.
| Motoren mangler trækkraft. Du eller en autoriseret forhandler skal påfylde reagensbeholderen hurtigst muligt. |
På E | Tom tank. blinker og ledsages af lydsignaler.
| I dette tilfælde begrænses køretøjets hastighed til cirka 20 km/t ved næste motorstop/start, indtil du eller en autoriseret forhandler påfylder reagensbeholderen.
|
Systemfejl
Når de beskrevne kontrollamper lyser, kan dette blive ledsaget af et lydsignal.
Kontrollamper | Meddelelse | Fortolkninger |
| og tændes.
| "Kontroller udstødning"
| Angiver en systemfejl. Kontakt hurtigst muligt et autoriseret værksted. |
| og blinker, når motoren startes, og forbliver derefter tændt.
| - | Angiver en systemfejl med tab af motorydelse. Kontakt hurtigst muligt et autoriseret værksted.
|
| blinker og lyser.
| - | Angiver en systemfejl. I dette tilfælde begrænses køretøjets hastighed til ca. 20 km/t, næste gang motorens stoppes/startes. Kontakt hurtigst muligt et autoriseret værksted.
|
