Ventilationsspjæld: luftudgange

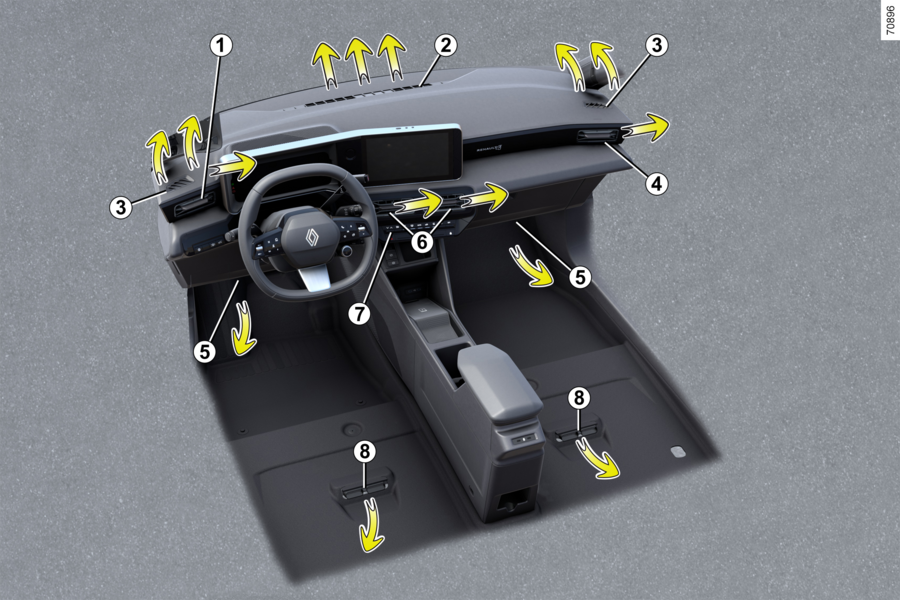

Luftudgange

1.
Førerpladsens ventilationsspjæld.
2.
Afdugningsspjæld for forrude.
3.
Defrosterspjæld for siderude.
4.
Ventilationsspjæld i passagersiden.
5.
Varmespjæld til forsædepassagerernes fødder.
6.
Midterste ventilationsspjæld
7.
Betjeningspanel
8.
Varmespjæld til bagsædepassagerernes fødder.

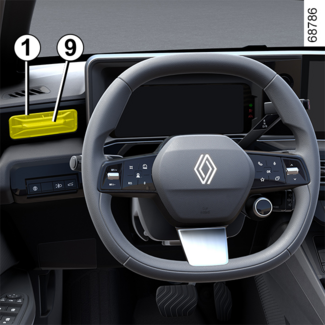

Førerpladsens ventilationsspjæld 1

Luftfordeling
Drej ventilationsspjældet 1 ved hjælp af tapperne 9 for at styre luftstrømmen.
Lukning: flyt tappen 9 væk fra rattet ud over det stramme punkt.
Åbning: Flyt tappen 9 mod rattet.

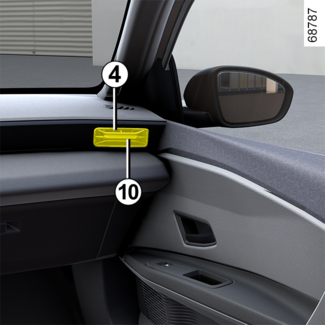

Ventilationsspjæld i passagersiden 4

Luftfordeling
Drej ventilationsspjældet 4 ved hjælp af tapperne 10 for at styre luftstrømmen.
Lukning flyt markøren 10 mod frontpanelets yderside ud over det stramme punkt.
Åbning flyt tappen 10 mod indersiden af frontpanelet.

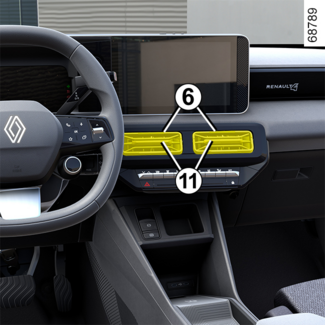

Midterste ventilationsspjæld 6

Luftfordeling
Drej ventilationsspjældene 6 ved hjælp af tapperne 11 for at styre luftstrømmen.
Lukning: flyt tappen 11 mod indersiden af frontpanelet.
Åbning: flyt tappen 11 mod frontpanelets yderside ud over modstandspunktet.
Rådet
Fastgør ikke genstande til luftventilationerne (f.eks. montering af telefon).
Der er risiko for beskadigelse.

Luftmængde

Du styrer luftstrømmen fra ventilationsåbningerne 1, 4 og 6, ved at trykke eller hæve betjeningen 12 til det krævede niveau.
I tilfælde af dårlig lugt i bilen må der kun anvendes de systemer, der er beregnet til dette formål. Ret henvendelse til et autoriseret værksted.
ADVARSEL
Før intet ind i bilens ventilationskredsløb (f.eks. i tilfælde af dårlig lugt...).
Risiko for beskadigelse eller brand.
