Display og måleinstrumenter

Valg af visninger

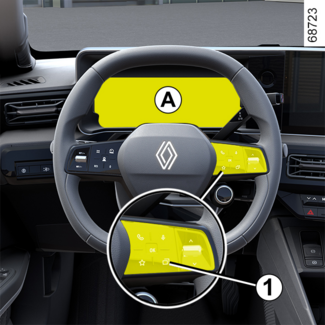

Afhængigt af køretøjet kan du bruge betjeningen 1 til at gennemse og vælge de forskellige visninger på instrumentbrættet A eller B.
Der foreslås flere visninger:
  • Opladningsvisning: Viser kun rækkevidden, batteriets procentvise og resterende opladningstid på instrumentpanelet, når køretøjet oplader;
  • Klassisk visning: Viser hastighed, aktive kørselshjælpemidler, informationsområde og, afhængigt af køretøjet, strømmåleren på instrumentpanelet.
  • Navigationsvisning: Viser hastighed, aktive kørselshjælpemidler og informationsområdet på instrumentpanelet. Den kopierer også vejkortet fra multimediesystemet på hele instrumentpanelet.
  • realistisk scenarie: Viser kørehastighed, aktive kørselshjælpemidler, informationsområde samt dit køretøj og dets omgivelser (baner, køretøjer rundt om dig osv.) på instrumentpanelet;
  • Minimumvisning: Viser kun vigtige oplysninger, hastighed, aktive kørselshjælpemidler og informationsområdet på instrumentpanelet.

Instrumentbræt A

De lyser, når førerdøren åbnes. Tænding af visse kontrollamper, er fulgt af en meddelelse.
Afhængigt af køretøjet kan du personliggøre instrumentbrættet med indhold og forskellige farver efter eget valg.
Der henvises til multimedievejledningen for yderligere oplysninger.

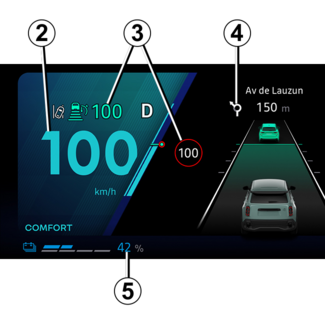

Speedometer 2

Lydalarm ved for høj hastighed
Afhængigt af køretøjet og landet vises advarselslampen , og der lyder et bip. Dette bip lyder, så snart køretøjet kører med en hastighed over 120 km/t.
Denne advarselslampe forbliver tændt, så længe køretøjet kører med en hastighed over 120 km/t.

Oplysninger om kørselshjælp 3

Oplysninger om igangværende navigation 4.

Afhængigt af køretøjet kan du få vist oplysninger fra multimedieskærmen (kompas, telefon, navigation osv.) eller oplysninger fra tripcomputeren.
Der henvises til multimedievejledningen for yderligere oplysninger.

Batterioplysninger 5 (batteripakkens opladningshastighed, estimeret rækkevidde).

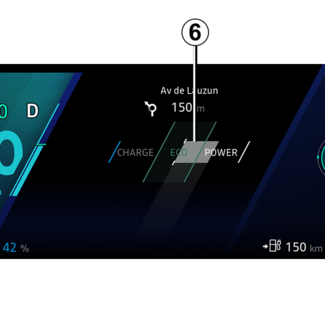

Strømmåler 6.

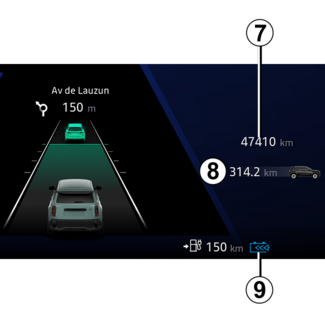

Samlet kilometertal 7

Kontrollampe for motorbremseniveau 9.

Informationsområde 8

Afhængigt af køretøjet kan du bruge betjeningen 10 til at gennemse og vælge de forskellige widgets på instrumentbræt A:
  • information fra Informationscenter (kilometertal, forbrug osv.);
  • telefon, multimedieoplysninger (lydkilde, der aktuelt afspilles osv.);
  • køretøjsoplysninger (advarselsmeddelelser osv.);
  • ...

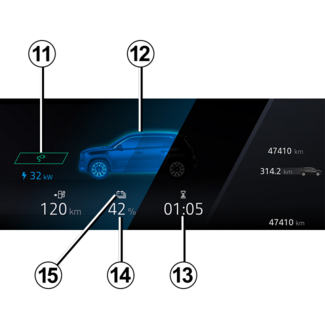

Kontrollampe for tilkobling af ladeledningen 11

Den tændes, når opladningskablet er tilsluttet køretøjet.

Opladningsniveau 12

Måleren angiver mængden af resterende energi.

Resterende ladetid 13

Batteriets opladningsniveau 14

Reservetærskel

Når batteriets opladningsniveau når ned på ca. 7 % eller, afhængigt af køretøjet, ca. 12 %, vises måleren og kontrollampen 15 med gult, ledsaget af et lydsignal.
Sådan optimerer du rækkevidden .

Immobiliseringstærskler nås snart

Når opladningsniveauet når ca. 4 % eller, afhængigt af køretøjet, ca. 6 %, lyder der et bip igen, og måleren lyser rødt eller, afhængigt af køretøjet, 30 sekunder efter, at måleren lyser rødt.
Når opladningsniveauet når 3,5 % eller, afhængigt af køretøjet, ca. 5 %, vises kørestrækningsværdien ikke mere. Motorydelsen formindskes gradvist, indtil køretøjet stopper PROBLEMLØSNING.

Instrumentbræt B

De lyser, når førerdøren åbnes. Tænding af visse kontrollamper, er fulgt af en meddelelse.
Tænding af visse kontrollamper, er fulgt af en meddelelse.
Afhængigt af køretøjet kan du personliggøre instrumentbrættet med indhold og forskellige farver efter eget valg.
Se instruktionerne til udstyret for yderligere oplysninger.

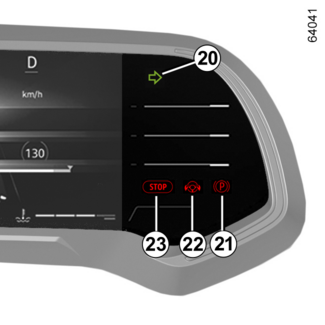

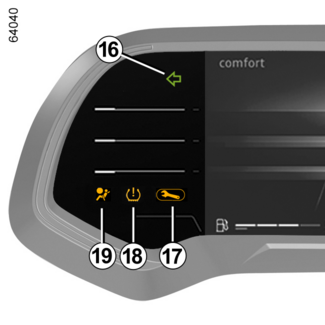

Blinklys 16 og 20

Kontrollampe 17

ADVARSELSLAMPER

Kontrollampe for lavt dæktryk 18

ALARM FOR TAB AF DÆKTRYK

Kontrollampe for airbag 19

Kontrollampe for aktiveret elektronisk parkeringsbremse 21

Kontrollampe for "Registrering af hænder på rattet" 22

ADVARSEL OM VEJBANESKIFTACTIVE DRIVER ASSIST

Advarselslampe for øjeblikkeligt stop 23

ADVARSELSLAMPER

Valgt kørselstilstand 24

MULTI-SENSE

Speedometer 25

Displayet kan variere afhængigt af det valgte udseende.

Informationscenter- og multimedieoplysninger 26

Beregnet kørestrækning 27

Den estimerede rækkevidde i realtid beregnes i henhold til forskellige faktorer såsom brugsforhold, udstyr, kørestil, vejrforhold osv.
Beregningen er baseret på de sidste par kørte kilometer. Det korrigeres automatisk under din køretur, hvis faktorerne ændrer sig (vejtype, kørestil osv.).

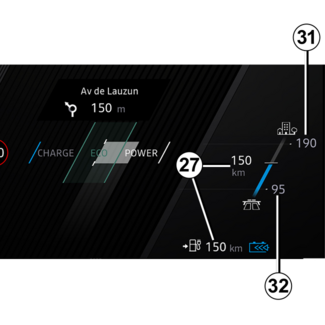

Du kan desuden se følgende indikatorer for at forstå dit estimerede interval: 31 og 32. Afhængigt af traktionsbatteriets opladningsniveau:
  • indikator 31: beregnet "høj"rækkevidde er beregnet i henhold til optimale kørselsforhold (f.eks. kørsel på A-veje eller motortrafikveje i varmt vejr med lav brug af klimaanlæg)
  • indikator 32: beregnet "lav" rækkevidde er beregnet iht. ugunstige kørselsforhold (f.eks. kørsel på en motorvej i koldt vejr eller i en trafikprop med intensiv brug af varmesystemet).
Sådan optimerer du rækkevidden .

Opladningsmåler 28

Reservetærskel

Når batteriets opladningsniveau når ned på ca. 7 % eller, afhængigt af køretøjet, ca. 12 %, vises måleren og kontrollampen 29  med gult, ledsaget af et lydsignal.
Sådan optimerer du rækkevidden .

Immobiliseringstærskler nås snart

Når opladningsniveauet når ca. 4 % eller, afhængigt af køretøjet, ca. 6 %, lyder der et bip igen, og måleren lyser rødt eller, afhængigt af køretøjet, 30 sekunder efter, at måleren lyser rødt.
Når opladningsniveauet når 3,5 % eller, afhængigt af køretøjet, ca. 5 %, vises kørestrækningsværdien ikke mere. Motorydelsen formindskes gradvist, indtil køretøjet stopper PROBLEMLØSNING.

Batteripakkens opladningsniveau 30

Instrumentbræt konfigureret i miles

(mulighed for at skifte til km/t)

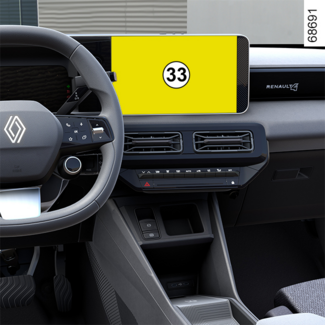

Når køretøjet holder stille, og motoren er slukket, skal du på multimedieskærmen 33 vælge universet "Bil" trykke på menuen "Indstillinger", "System" derefter "Enheder".
Vælg mellem km/t eller mph.
Speedometeret og nogle af de afstandsoplysninger, der vises på instrumentpanelet, er omregnet.
Udfør samme handling for at vende tilbage til foregående visning.
Bemærk: I begge tilfælde vil informationscenteret automatisk vende tilbage til originalvisningen, efter batteriet er slukket.
Der henvises til multimedievejledningen for yderligere oplysninger.
Rådet
For at kunne anvende visse førerstøttefunktioner er det nødvendigt at ændre måleenheden på instrumentpanelet for at få de tilsvarende oplysninger under kørsel i et land, hvor hastighedsenhederne er forskellige fra dem, der er indstillet som standard på dit køretøj.
ADVARSEL
Af sikkerhedshensyn bør indstillingerne udføres, mens bilen holder stille.
